概要

OpenSSLはSSL(Secure Sockets Layer)と世界標準の暗号化プロトコルであるTLS(Transport LayerSecurity)を組み合わせたツールキットです。Webサーバとブラウザ間を安全に通信するため、Netscape社が開発、提唱しました。設計は汎用的であるためHTTPだけでなくTELNETやFTPなどの他のプロトコルにも適用できます。具体的にはショッピングサイトなどで使われています。
SSLで信頼できる暗号化通信を行うには、第三者機関による相手承認(CA Certiflcation Authority)が必要となりますが、ここでは自設の承認局を設定し、SSLの作動を行うことにします。
作動確認を行うリストリビュージョンは、TurboLinux7 Serverです。他のリストリビュージョンは、適時読み替えをお願いします。WebサーバソフトウェアはApache/1.3.27です。

OpenSSL日本語サイト
日本ジオトラスト株式会社

では、自己署名による証明書発行の具体的な利用方法や設定を順に追っていくことにします。


  • アクセスの手順

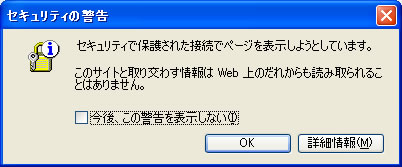

  • ssl01

    SSLを利用した通信ではURLが「http://」が「https://」となります。
    さて、アクセスしているWebページが確実に目的のサイトなのかどうかという、第三者機関による証明書取得の選択肢も多くなって来ました。 年間取得金額も数万から十数万といった幅であります。保証金額も様々です。検索サイトで「SSL 証明書」と打ち込んで検索すると詳細が解ると思います。 必要に応じ選択できるのですが、しかしまだ個人レベルでどうだこうだという話しではないように思われます。
    そんなわけではありませんが、ここで行おうとしているのは、自己署名による証明書発行です。ブラウザでSSLサーバに接続すると、 以下のような画面がでます。


    この画面は見慣れたものでしょう。ここで「OK」をクリックすると次の画面です。

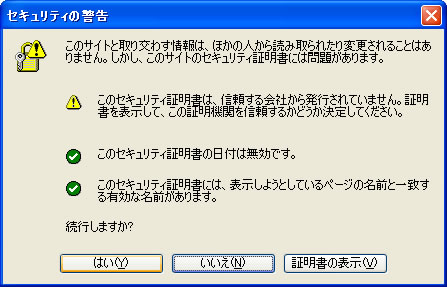

    ssl02

    内容は警告文のとおりです。この警告を確認のうえ「OK」をクリックするとアクセスができます。SSLを利用した通信であるかどうかは、ブラウザの下部に「カギマーク」が現れることで分かるでしょう。
    なお、本節を追記するあったて、TurboLinuxW8での作動確認ができましたので報告しておきます。



  • /etc/httpd/http.bootoptファイルの編集
  • 「#HTTPDOPT=-DSSL」を「HTTPDOPT=-DSSL」とコメントoffして、httpd を再起動しておきます。
        /etc/httpd/http.bootopt
      # If you are using SSL please uncommented the next line
    HTTPDOPT=-DSSL
    この段階でSSLで接続することができます。運用も可能です。「httpds://」でアクセスしてみて下さい。 しかし、様々な設定がデフォルトですので、すっきりしません。そこで自己書名の発行ですが、環境に合わせてカスタマイズすることにしてみます。

  • 既存のキー(server.key)と証明書(server.cry)の削除
  • 初期状態から始めますので、既に鍵があれば、これらを削除しておきます。

    # rm -f /etc/httpd/conf/ssl/ssi.key/server.key
    # rm -f /etc/httpd/conf/ssl/ssi.crt/server.crt


  • Apacheを停止して以下の作業
  • 《 ■ キー(server.key)の作成 ■ 》
    # cd /etc/httpd/conf/ssl/ssl.key
    # /usr/bin/openssl  genrsa -des3 1024 > /etc/httpd/conf/ssl/ssl.key/server.key
    warning, not much extra random data, consider using the -rand option
    Generating RSA private key, 1024 bit long modulus
    ...................................................++++++
    .........++++++
    e is 65537 (0x10001)
    Enter PEM pass phrase:**********    //パスワードの入力(エコーされない)
    Verifying password - Enter PEM pass phrase:*********
    							 //もう一度入力(エコーされない)

    	//Apache起動の関係で、毎回パスワードを入力しないでいい設定をします。

    # openssl rsa -in server.key -out server.key
    read RSA key
    Enter PEM pass phrase:   //上記のパスワードの入力(エコーされない)
    writing RSA key


    《 ■ 証明書(server.cry)の作成 ■ 》
    # openssl req -new -key server.key -out ../ssl.csr/server.csr
    Using configuration from /var/ssl/openssl.cnf
    You are about to be asked to enter information that will be incorporated
    into your certificate request.
    What you are about to enter is what is called a Distinguished Name or a DN.
    There are quite a few fields but you can leave some blank
    For some fields there will be a default value,
    If you enter '.', the field will be left blank.
    -----
    Country Name (2 letter code) [AU]:JP
    State or Province Name (full name) [Some-State]:Osaka
    Locality Name (eg, city) []:Yao
    Organization Name (eg, company) [Internet Widgits Pty Ltd]:Odic   //組織名です
    Organizational Unit Name (eg, section) []:Web 	//部門名です
    Common Name (eg, YOUR name) []:www.******.co.jp 	//サーバ名です(DNSに登録している名前)
    Email Address []:tako@******.co.jp //サーバ管理者mailアドレス

    Please enter the following 'extra' attributes
    to be sent with your certificate request
    A challenge password []: 	//無視
    An optional company name []: 	//無視

    	//server.csrとserver.key暗号鍵ファイルで証明書を作成します

    # openssl x509 -in ../ssl.csr/server.csr -out ../ssl.crt/server.crt -req -signkey ./server.key
    Signature ok
    subject=/C=JP/ST=Osaka/L=Yao/O=Odic/OU=Web/CN=www.******.co.jp/Email=tako@******.co.jp.
    								//先の入力データ
    Getting Private key



  • /etc/httpd/cone/httpd.conf の修正
  • ここでは、SSL関係の部位だけを記載します。なお #### 云々 ###### は筆者の加筆修正部位です。
        /etc/httpd/cone/httpd.conf
    ##### Section 3: Virtual Hosts ######
    #
    # VirtualHost: If you want to maintain multiple domains/hostnames on your
    # machine you can setup VirtualHost containers for them. Most configurations
    # use only name-based virtual hosts so the server doesn't need to worry about
    # IP addresses. This is indicated by the asterisks in the directives below.
    #
    # Please see the documentation at <;URL:http://www.apache.org/docs/vhosts/>
    # for further details before you try to setup virtual hosts.
    #
    # You may use the command line option '-S' to verify your virtual host
    # configuration.

    #
    # Use name-based virtual hosting.
    #

    #################################
    #NameVirtualHost *
    #NameVirtualHost ***.***.***.***:80
    NameVirtualHost ***.***.***.***:443

    #
    # VirtualHost example:
    # Almost any Apache directive may go into a VirtualHost container.
    # The first VirtualHost section is used for requests without a known
    # server name.
    #
    # < VirtualHost *>
    #    ServerAdmin webmaster@dummy-host.example.com
    #    DocumentRoot /www/docs/dummy-host.example.com
    #    ServerName dummy-host.example.com
    #    ErrorLog logs/dummy-host.example.com-error_log
    #    CustomLog logs/dummy-host.example.com-access_log common
    #</VirtualHost>

    #<VirtualHost _default_:*>
    #</VirtualHost>
    ##
    ##  SSL Global Context
    ##
    ##  All SSL configuration in this context applies both to
    ##  the main server and all SSL-enabled virtual hosts.
    ##

    #
    #   Some MIME-types for downloading Certificates and CRLs
    #
    <IfDefine SSL>
    AddType application/x-x509-ca-cert .crt
    AddType application/x-pkcs7-crl    .crl
    </IfDefine>

    <IfModule mod_ssl.c>

    #   Pass Phrase Dialog:
    #   Configure the pass phrase gathering process.
    #   The filtering dialog program (`builtin' is a internal
    #   terminal dialog) has to provide the pass phrase on stdout.
    SSLPassPhraseDialog  builtin

    #   Inter-Process Session Cache:
    #   Configure the SSL Session Cache: First the mechanism
    #   to use and second the expiring timeout (in seconds).
    #SSLSessionCache        none
    #SSLSessionCache        shmht:/var/run/ssl_scache(512000)
    #SSLSessionCache        shmcb:/var/run/ssl_scache(512000)
    SSLSessionCache         dbm:/var/run/ssl_scache
    SSLSessionCacheTimeout  300

    #   Semaphore:
    #   Configure the path to the mutual exclusion semaphore the
    #   SSL engine uses internally for inter-process synchronization.
    SSLMutex  file:/var/run/ssl_mutex

    #   Pseudo Random Number Generator (PRNG):
    #   Configure one or more sources to seed the PRNG of the
    #   SSL library. The seed data should be of good random quality.
    #   WARNING! On some platforms /dev/random blocks if not enough entropy
    #   is available. This means you then cannot use the /dev/random device
    #   because it would lead to very long connection times (as long as
    #   it requires to make more entropy available). But usually those
    #   platforms additionally provide a /dev/urandom device which doesn't
    #   block. So, if available, use this one instead. Read the mod_ssl User
    #   Manual for more details.
    SSLRandomSeed startup builtin
    SSLRandomSeed connect builtin
    #SSLRandomSeed startup file:/dev/random  512
    #SSLRandomSeed startup file:/dev/urandom 512
    #SSLRandomSeed connect file:/dev/random  512
    #SSLRandomSeed connect file:/dev/urandom 512

    #   Logging:
    #   The home of the dedicated SSL protocol logfile. Errors are
    #   additionally duplicated in the general error log file.  Put
    #   this somewhere where it cannot be used for symlink attacks on
    #   a real server (i.e. somewhere where only root can write).
    #   Log levels are (ascending order: higher ones include lower ones):
    #   none, error, warn, info, trace, debug.
    SSLLog      /var/log/httpd/ssl_engine_log
    SSLLogLevel info

    </IfModule>

    <IfDefine SSL>

    ##
    ## SSL Virtual Host Context
    ##
    #######################################

    ##<VirtualHost ***.***.***.***:80>
    <VirtualHost ***.***.***.***:443>
    ####  初期値は <VirtualHost _default_:443>  ####

    #  General setup for the virtual host

    ####  公開する最上位ディレクトリ sslディレクトリを作成した  ####
    DocumentRoot "/home/*****/public_html/ssl"
    ####  初期値DocumentRoot "/var/www/html"  ####

    ServerName localhost

    #ServerName localhost
    ServerAdmin root@localhost
    ErrorLog /var/log/httpd/error_log
    TransferLog /var/log/httpd/access_log

    #   SSL Engine Switch:
    #   Enable/Disable SSL for this virtual host.
    #####  このバーチャルホストでSSLを使用するかどうか  ####
    SSLEngine on

    #   SSL Cipher Suite:
    #   List the ciphers that the client is permitted to negotiate.
    #   See the mod_ssl documentation for a complete list.
    ####  クライアントとの通信に使用する暗号を指定  ####
    SSLCipherSuite ALL:!ADH:!EXPORT56:RC4+RSA:+HIGH:+MEDIUM:+LOW:+SSLv2:+EXP:+eNULL

    #   Server Certificate:
    #   Point SSLCertificateFile at a PEM encoded certificate.  If
    #   the certificate is encrypted, then you will be prompted for a
    #   pass phrase.  Note that a kill -HUP will prompt again. A test
    #   certificate can be generated with `make certificate' under
    #   built time. Keep in mind that if you've both a RSA and a DSA
    #   certificate you can configure both in parallel (to also allow
    #   the use of DSA ciphers, etc.)

    #####  サーバのSSL証明書の場所指定  ####
    SSLCertificateFile /etc/httpd/conf/ssl/ssl.crt/server.crt
    #SSLCertificateFile /etc/httpd/conf/ssl/ssl.crt/server-dsa.crt

    #   Server Private Key:
    #   If the key is not combined with the certificate, use this
    #   directive to point at the key file.  Keep in mind that if
    #   you've both a RSA and a DSA private key you can configure
    #   both in parallel (to also allow the use of DSA ciphers, etc.)

    #####  サーバのSSL暗号鍵の場所指定  ####
    SSLCertificateKeyFile /etc/httpd/conf/ssl/ssl.key/server.key
    #SSLCertificateKeyFile /etc/httpd/conf/ssl/ssl.key/server-dsa.key

    #   Server Certificate Chain:
    #   Point SSLCertificateChainFile at a file containing the
    #   concatenation of PEM encoded CA certificates which form the
    #   certificate chain for the server certificate. Alternatively
    #   the referenced file can be the same as SSLCertificateFile
    #   when the CA certificates are directly appended to the server
    #   certificate for convinience.

    #####  クライアントの持っているCAとサーバが認証を受けたCAとの関係が記述  ####
    #####  してあるファイルを指定。CAに署名をもらった際に受け取るファイル    ####
    #SSLCertificateChainFile /etc/httpd/conf/ssl/ssl.crt/ca.crt

    #   Certificate Authority (CA):
    #   Set the CA certificate verification path where to find CA
    #   certificates for client authentication or alternatively one
    #   huge file containing all of them (file must be PEM encoded)
    #   Note: Inside SSLCACertificatePath you need hash symlinks
    #         to point to the certificate files. Use the provided
    #         Makefile to update the hash symlinks after changes.

    ####  上位CAのファイルのあるディレクトリパス、またはそのファイル指定  #####
    #SSLCACertificatePath /etc/httpd/conf/ssl/ssl.crt
    #SSLCACertificateFile /etc/httpd/conf/ssl/ssl.crt/ca-bundle.crt

    #   Certificate Revocation Lists (CRL):
    #   Set the CA revocation path where to find CA CRLs for client
    #   authentication or alternatively one huge file containing all
    #   of them (file must be PEM encoded)
    #   Note: Inside SSLCARevocationPath you need hash symlinks
    #         to point to the certificate files. Use the provided
    #         Makefile to update the hash symlinks after changes.

    ####  クライアント認証時に拒否するCA指定  ####
    #SSLCARevocationPath /etc/httpd/conf/ssl/ssl.crl
    #SSLCARevocationFile /etc/httpd/conf/ssl/ssl.crl/ca-bundle.crl

    #   Client Authentication (Type):
    #   Client certificate verification type and depth.  Types are
    #   none, optional, require and optional_no_ca.  Depth is a
    #   number which specifies how deeply to verify the certificate
    #   issuer chain before deciding the certificate is not valid.

    ####  クライアントを認証する方法と、認証時に確認のために参照するCAの深さ指定  ####
    ####  none 認証しない                                                     ####
    ####  option 認証を受けることができる                                      ####
    ####  require 認証を必要とする                                            ####
    ####  option_no_ca サーバが信用しないCA(自己署名など)でも認証を受けられる    ####
    ####  不特定多数のアクセスを受けるのであればnone                            ####

    SSLVerifyClient none
    #SSLVerifyClient require
    #SSLVerifyDepth  10

    #   Access Control:
    #   With SSLRequire you can do per-directory access control based
    #   on arbitrary complex boolean expressions containing server
    #   variable checks and other lookup directives.  The syntax is a
    #   mixture between C and Perl.  See the mod_ssl documentation
    #   for more details.

    ####  ディレクトリに対して、SSLでのアクセスコントロール指定  ####
    #<Location />
    #SSLRequire (    %{SSL_CIPHER} !~ m/^(EXP|NULL)/ \
    #            and %{SSL_CLIENT_S_DN_O} eq "Snake Oil, Ltd." \
    #            and %{SSL_CLIENT_S_DN_OU} in {"Staff", "CA", "Dev"} \
    #            and %{TIME_WDAY} >= 1 and %{TIME_WDAY} <= 5 \
    #            and %{TIME_HOUR} >= 8 and %{TIME_HOUR} <= 20       ) \
    #           or %{REMOTE_ADDR} =~ m/^192\.76\.162\.[0-9]+$/
    #</Location>

    ####  SSLを使用する際のオプション指定  ####
    #   SSL Engine Options:
    #   Set various options for the SSL engine.
    #   o FakeBasicAuth:
    #     Translate the client X.509 into a Basic Authorisation.  This means that
    #     the standard Auth/DBMAuth methods can be used for access control.  The
    #     user name is the `one line' version of the client's X.509 certificate.
    #     Note that no password is obtained from the user. Every entry in the user
    #     file needs this password: `xxj31ZMTZzkVA'.
    #   o ExportCertData:
    #     This exports two additional environment variables: SSL_CLIENT_CERT and
    #     SSL_SERVER_CERT. These contain the PEM-encoded certificates of the
    #     server (always existing) and the client (only existing when client
    #     authentication is used). This can be used to import the certificates
    #     into CGI scripts.
    #   o StdEnvVars:
    #     This exports the standard SSL/TLS related `SSL_*' environment variables.
    #     Per default this exportation is switched off for performance reasons,
    #     because the extraction step is an expensive operation and is usually
    #     useless for serving static content. So one usually enables the
    #     exportation for CGI and SSI requests only.
    #   o CompatEnvVars:
    #     This exports obsolete environment variables for backward compatibility
    #     to Apache-SSL 1.x, mod_ssl 2.0.x, Sioux 1.0 and Stronghold 2.x. Use this
    #     to provide compatibility to existing CGI scripts.
    #   o StrictRequire:
    #     This denies access when "SSLRequireSSL" or "SSLRequire" applied even
    #     under a "Satisfy any" situation, i.e. when it applies access is denied
    #     and no other module can change it.
    #   o OptRenegotiate:
    #     This enables optimized SSL connection renegotiation handling when SSL
    #     directives are used in per-directory context.

    #####  コメントアウトした  ####
    SSLOptions +FakeBasicAuth +ExportCertData +CompatEnvVars +StrictRequire
    #初期値  #SSLOptions +FakeBasicAuth +ExportCertData +CompatEnvVars +StrictRequire

    ####  .cgi .shtml phtml php php3で終るファイルに対するSSLのオプション  ####
    <Files ~ "\.(cgi|shtml|phtml|php|php3?)$">
        SSLOptions +StdEnvVars
    </Files>

    #<Files ~ "\.(cgi|shtml|phtml|php3?)$">
    #    SSLOptions +StdEnvVars
    #</Files>


    ####  /home/*****/public_html/ssl ディレクトリに対するSSLのオプション  #####
    <Directory "/home/*****/public_html/ssl">
        SSLOptions +StdEnvVars
    </Directory>

    #<Directory "/var/www/cgi-bin">
    #    SSLOptions +StdEnvVars
    #</Directory>

    #   SSL Protocol Adjustments:
    #   The safe and default but still SSL/TLS standard compliant shutdown
    #   approach is that mod_ssl sends the close notify alert but doesn't wait for
    #   the close notify alert from client. When you need a different shutdown
    #   approach you can use one of the following variables:
    #   o ssl-unclean-shutdown:
    #     This forces an unclean shutdown when the connection is closed, i.e. no
    #     SSL close notify alert is send or allowed to received.  This violates
    #     the SSL/TLS standard but is needed for some brain-dead browsers. Use
    #     this when you receive I/O errors because of the standard approach where
    #     mod_ssl sends the close notify alert.
    #   o ssl-accurate-shutdown:
    #     This forces an accurate shutdown when the connection is closed, i.e. a
    #     SSL close notify alert is send and mod_ssl waits for the close notify
    #     alert of the client. This is 100% SSL/TLS standard compliant, but in
    #     practice often causes hanging connections with brain-dead browsers. Use
    #     this only for browsers where you know that their SSL implementation
    #     works correctly.

    #### クライアント情報などをもとに、そのクライアントに対しての特別な設定を指定 ####
    #   Notice: Most problems of broken clients are also related to the HTTP
    #   keep-alive facility, so you usually additionally want to disable
    #   keep-alive for those clients, too. Use variable "nokeepalive" for this.
    #   Similarly, one has to force some clients to use HTTP/1.0 to workaround
    #   their broken HTTP/1.1 implementation. Use variables "downgrade-1.0" and
    #   "force-response-1.0" for this.

    ####  MS Internet Explolerがクライアントであれば                         ####
    ####  KeepAlive接続を無効とし                                            ####
    ####  クライアントからのクローズ通知なしで接続を切ることができる、と指定。  ####
    SetEnvIf User-Agent ".*MSIE.*" \
             nokeepalive ssl-unclean-shutdown \
             downgrade-1.0 force-response-1.0

    #   Per-Server Logging:
    #   The home of a custom SSL log file. Use this when you want a
    #   compact non-error SSL logfile on a virtual host basis.

    ####  カスタムログのディレクトリと、その内容の指定  ####
    CustomLog /var/log/httpd/ssl_request_log \
              "%t %h %{SSL_PROTOCOL}x %{SSL_CIPHER}x \"%r\" %b"

    </VirtualHost>

    </IfDefine>



  • /etc/logrotate.d/apache ファイルの修正
  • SSLの運用をはじめるとログが吐き出されるようになります。これをrotateするために以下の行を追加しました。

        /etc/logrotate.d/apache
    /var/log/httpd/access_log {
    weekly
    rotate 4
        missingok
        postrotate
    	/usr/bin/killall -HUP httpd
        endscript
    }

    /var/log/httpd/agent_log {
        missingok
        postrotate
    	/usr/bin/killall -HUP httpd
        endscript
    }

    /var/log/httpd/error_log {
    weekly
    rotate 4
        missingok
        postrotate
    	/usr/bin/killall -HUP httpd
        endscript
    }

    /var/log/httpd/referer_log {
        missingok
        postrotate
    	/usr/bin/killall -HUP httpd
        endscript
    }

    #####ここから############################

    /var/log/httpd/ssl_engine_log {
        missingok
        postrotate
    	/usr/bin/killall -HUP httpd
        endscript
    }

    /var/log/httpd/ssl_request_log {
        missingok
        postrotate
    	/usr/bin/killall -HUP httpd
        endscript
    }

    #####ここまでを追加####################




  • 第三者機関による相手承認手続きと設定
  • 初期状態から始めますので、既に鍵があれば、これらを削除しておきます。

    # rm -f /etc/httpd/conf/ssl/ssi.key/server.key
    # rm -f /etc/httpd/conf/ssl/ssi.crt/server.crt


  • 単一Webサーバによる、複数の第三者機関による相手承認手続きと設定
  • 初期状態から始めますので、既に鍵があれば、これらを削除しておきます。

    # rm -f /etc/httpd/conf/ssl.key/server.key
    # rm -f /etc/httpd/conf/ssl.crt/server.crt


  • Apache 2.xでのOpenSSL
  • 初期状態から始めますので、既に鍵があれば、これらを削除しておきます。

    # rm -f /etc/httpd/conf/ssl/ssi.key/server.key
    # rm -f /etc/httpd/conf/ssl/ssi.crt/server.crt


    補記

    《 ■ 参照URL   ※サイト内参照ページ    引用、参照書籍 ■ 》
    ※ OpenSSH(Secure Shell) 公開鍵と秘密鍵
    OpenSSL日本語サイト
    日本ジオトラスト株式会社

      このページの作成にあたり、上記に掲げたURLや書籍を参考にしました。謝意を表します。具体的な引用については明記しました。 内容の間違いや、誤字は筆者の責任であり、関係する参照先の責任ではありません。

    (02.11.02 初稿)
    (03.12.23 「アクセスの手順」追記)


    top     home:top     server library:top     PHP PostgreSQL MySQL サンプルスクリプト
